充水式潛水電泵的結構及特點是怎樣的？下文做詳細講解（附圖）：
1.充水式潛水電泵的結構

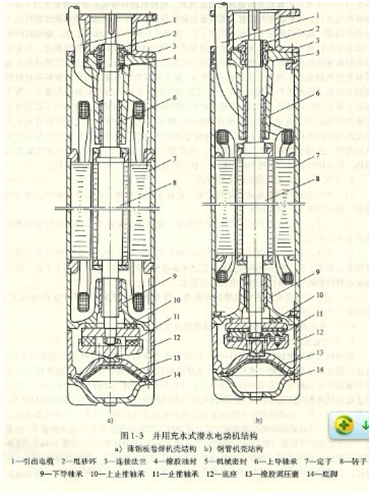

充水式潛水電泵的電動機為充水密封式結構（圖1—3），內腔充滿清水或防銹潤滑液（防銹緩蝕劑）。各止口接合面用O形橡膠密封圈或密封膠密封。電動機軸伸端裝有橡膠骨架油封4或單端面機械密封5等防砂密封裝置，能防止電動機外部井液中的固體雜質和泥沙顆粒進入電動機內部。電動機的定子（包括繞組）7、轉子8和軸承均在水中工作。電動機的定子繞組采用以聚乙烯絕緣、聚氯乙烯絕緣或改性聚丙烯絕緣的耐水繞組線制造，具有良好的耐水絕緣性能和較長的使用壽命。電動機的上、下部裝有以銅合金、石墨或聚合物塑料等材料制造的水潤滑滑動導軸承6和9，軸下端裝有以石墨或熱固性塑料等材料制造的水潤滑止推軸承11，用以承受電動機運行時的轉子自重和水泵的軸向推力。為了限制潛水泵起動時轉軸向上竄動，造成電動機軸伸端密封的短時滲漏，電動機下部裝有上止推滑動軸承10。電動機最下部裝有橡膠調壓囊13，用以調節內腔充水因溫度或壓力變化所引起的體積變化。圖l一3a為薄鋼板卷焊機殼結構，軸伸端安裝橡膠骨架油封或機械密封，適用于功率較小、鐵心較短、機殼受力較小的電動杌。圖l-3b為鋼管機殼結構，整體剛性較好，適用于功率較大、鐵心較長、機殼受力較大的電動機。
2.充水式潛水電泵的特點
（1）充水式潛水電泵 結構簡單，定轉子繞組和鐵心直接浸在水中，冷卻效果好、輸出功率大、效率較高。
（2）由于充水式潛水電泵內腔所充多為清水，使用過程中產生的滲漏對所安裝使用的井水水質不會產生污染。
（3）充水式潛水電泵的定子繞組、鐵心和軸承均在水中工作，對定子繞組所使用的導線及其加工工藝、接頭材料及包扎工藝、水潤滑軸承的結構、材料及加工工藝、鐵心與金屬材料的防銹防腐蝕處理等有很高的要求。
（4）充水式潛水電泵已具有足夠的可靠性，是井用潛水異步電動機中生產量最多、使用最廣泛的一種。
